维氏硬度计

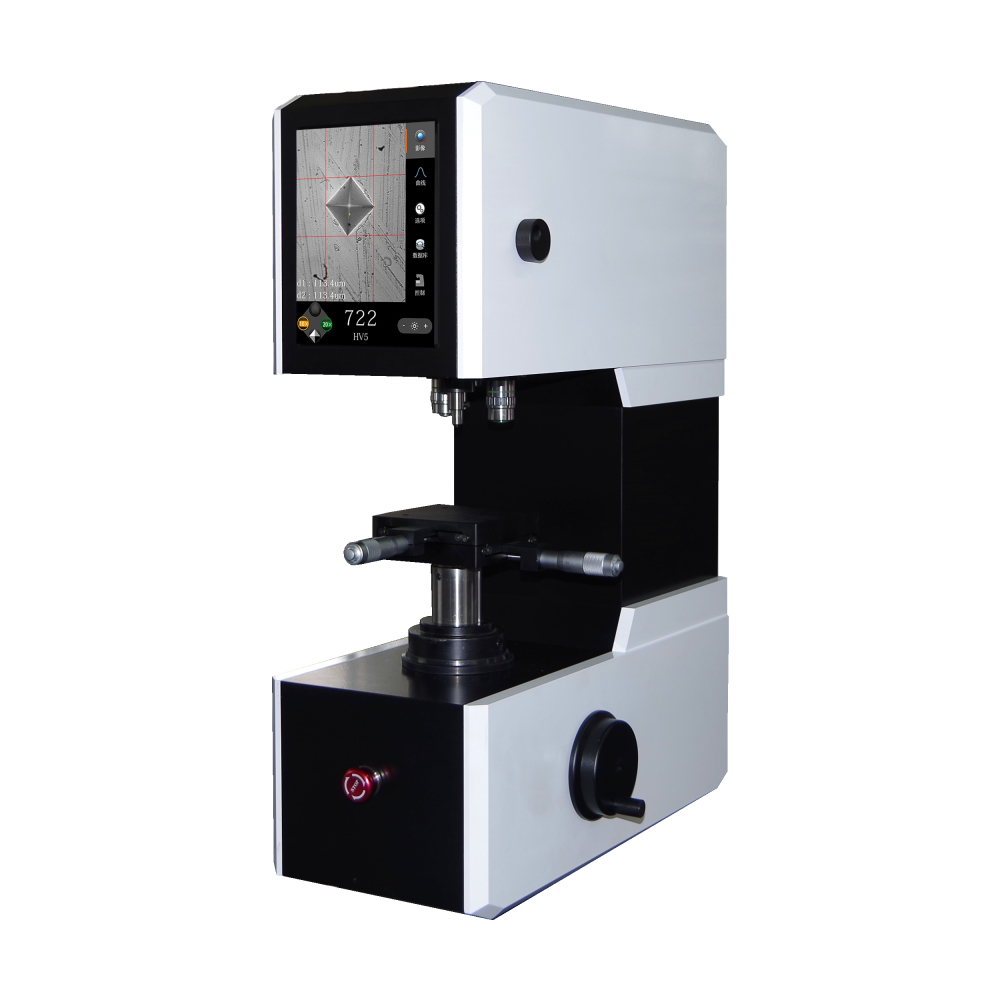

MHVS-5/10/30/50V PLUS“奥龙芯”视觉维氏硬度计

与传统维氏硬度计不同,此视觉系列维氏硬度计取消使用测量目镜,将维氏压痕影像投射到操作屏幕中,并可在屏幕中进行压痕对角线的测量。试验过程更加快速和智能,以满足您追求高效、方便、精准的硬度检测需求。

奥龙芯”特点

高精密步控电加载技术

1. 主试验力加载速度极快,效率提高

2. 视频实时测量、效果更佳、更准、更稳定

3. 高精度传感器配合“奥龙芯”控制系统

4.“奥龙芯”专有力值曲线图

5. 加卸载速度更迅速、精准

6. 采用独特的嵌入式视觉技术

7. 测量操作简单,极大的减少人为误差

8. 可实现远程控制,操作简单

9. 极快的加载速度:试验力加载时间2-10秒

10.全过程智能控制。分段施力、平滑变速、高精度高速步控等


视觉系统特点

1.客观性:视觉系统具有客观性,分析结果不受主观影响

2.灰度分辨率高:人眼一般64灰阶,机器视觉可以高达256灰阶

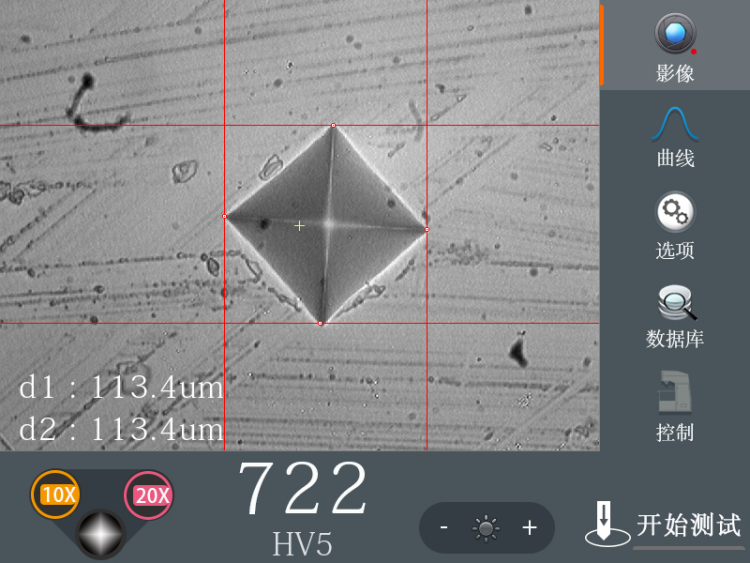

3. 嵌入式影像技术取代传统测量目镜,使用摄像头+显示屏模式,压痕图像,显示屏直接显示

4. 视觉芯片类型:工业级专用高清摄像头

5. 对比度、亮度、白平衡等调节一应俱全

6. 视觉分析模式简化人工操作过程,减少人员操作疲劳,测量数据更直观、便捷

7.优化每个环节,相较于传统硬度计整体性能极大提升,时间节约50%


视觉系统相对目镜测量的优势

 直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异

 测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10μm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5μm,精度相对高,测量一致性好

 可提供多种测量方式的二维同时测量,简化测量过程,提升测量速度

 具备矩形切线测量法

 无视觉疲劳,降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量


技术参数

型号

MHVS-5V PLUS

MHVS-10V PLUS

MHVS-30V PLUS

MHVS-50V PLUS

试验力(kgf)

0.2、0.3、0.5、1、2、2.5、3、5

0.3、0.5、1、2、2.5、3、5、10

0.5、1、2、3、5、10、20、30

1、2、3、5、10、20、30、50

加载方式

自动加载、卸载

试验力切换

自动

语言选择

中英文

保荷时间

5-60s

压头物镜切换

自动

可测试参数

HV\HK

物镜

10倍、20倍

测量长度

400μm

分辨率

0.1μm

样品高度

105mm

压头中心到机身距离

135mm

硬度转换

HVHKHRAHRBHRCHRDHREHRFHRGHRKHR15NHR30NHR45N HR15THR30THR45THBW

触摸屏操作面板

影像、力值曲线、选项、数据库、控制、加载开始、灯光调节、物镜切换

显示

D1D2值HVHK指示硬度值转换值保载时间测试次数

光源

5V/3白光LED

通讯接口

RS 232

执行标准

JJG151,GB/T 4340 ISO/DIN6507ASTM E-384

照相装置

内置高清摄像头

电源

AC90-240,50-60Hz

外形尺寸(长宽高)

480*250*640mm

机器净重

约70kg

样品要求

虽然维氏硬度既可以测量较软的材料,又可以测量较硬的材料,但它对试样同样有着自己的要求。只有选择合适的试样,才能避免由此带来的误差,得到准确的维氏硬度值。

试样外表要求

维氏硬度试样表面应光滑平整,不能有氧化皮及杂物,不能有油污。一般的,维氏硬度试样表面粗糙度参数Ra不大于0.40μm,小负荷维氏硬度试样不大于0.20μm,显微维氏硬度试样不大于0.10μm。(μm是表面粗糙度参数Ra的单位。)

试样制备的要求

维氏硬度试样制备过程中,应尽量减少过热或者冷作硬化等因素对表面硬度的影响。

此外,对于小截面或者外形不规则的试样,如球形、锥形,需要对试样进行镶嵌或者使用专用平台。


   主机标准配置

名称

数量

名称

数量

十字试台

1

薄片夹持台

1

平口夹持台

1

细丝夹持台

1

螺丝刀

2

水平调节螺钉

4

10x测微目镜

1

显微硬度块

2

水平仪

1

备用保险丝

2

产品使用说明书

1

产品合格证

1
