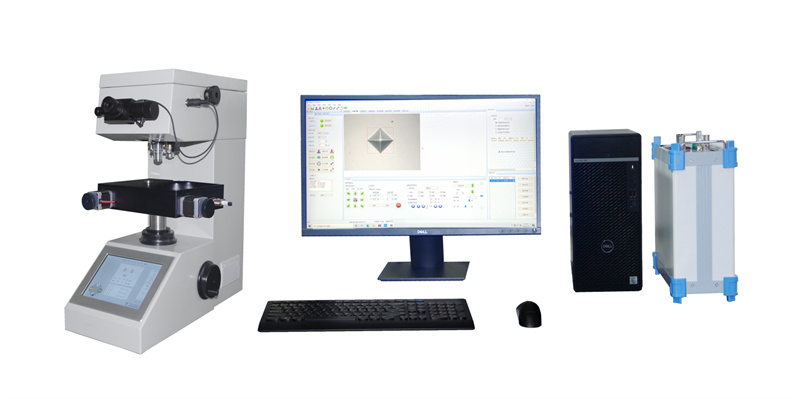

产品特点
u 通过按键能调节测量光源强弱
u 并能预置试验力保持时间
u 软件内置硬度值换算表
u 使用方便，测量精度高
u 硬度计还可根据用户特殊要求配制摄影装置
u 全自动加卸载控制
u 双光通道(目镜及CCD摄像通道), 可配接电脑控制系统
u 显微维氏和努氏硬度标尺的选择
u 测试的硬度值，自动计算，自动显示
u 自动切换压头和物镜（自动转塔）
u 测试点自动定位精确
技术参数
产品型号 | MHVS-1000-XY |
控制系统 | 精密步控系统 |
试验力 | 10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf |
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N | |
执行标准 | GBT4340、ISO 6507、ASTM_E92 |
测试单位 | 0.01µm |
硬度测试范围 | 5-4500HV |
试验力施加方法 | 自动（加荷、保荷、卸荷） |
测试显微镜放大倍率 | 100X（测试） |
400X（观察） | |
压头与物镜切换 | 自动 |
转换标尺 | HR、HB、HV |
试验力保荷时间 | 5-60s |
手动X-Y试台 | 尺寸：100*100mm 最大移动：25*25mm |
试件最大高度 | 120mm |
压头中心到机体距离 | 110mm |
电源 | AC220V+5%，50-60Hz |
外形尺寸（长宽高） | 490*350*540mm |
机器净重 | 约60kg |
硬度测量系统
基本功能
Ø 压痕图像自动识别能优越，检测效率、稳定性和检测结果准确率高。
Ø 高速对焦；对焦过程清晰度自动量化，并自动截取最清晰的视频帧，更新为“当前图像”。
Ø 二种标定：光学标定、（手动/自动）硬度块标定。硬度块支持多次取平均、任意多标准块-分段标定优选测量。
Ø 自动测量之外，还有三种手动测量可选：四边测量、对角测量和四点测量（四顶点选择顺序可任意）。
Ø 支持三种压痕标记形式：“矩形框”、“红十字”及“圆形”。
Ø 手动测量时，具有放大镜功能，方便找到压痕顶点位置；
Ø 独特的键盘快捷键功能，快速移动选定顶点，使测量操作更加高效。
Ø 提供压痕对角线的像素距离与物理距离，并实时计算当前载荷下的HV/HK值。
Ø 自动切换转塔（物镜、压头切换）。
Ø 300万的数码摄像头，在计算机上显示压痕视频。可抓拍、存储图像。
Ø 实时显示并更新当前硬度计的状态：当前压头/物镜、保荷时间、加载力大小等。
Ø 可手动测量两点之间的距离；亦可将多组距离同时显示视频或图像上。
Ø 不同分辨率、不同物镜、不同载荷时，软件将自动选择合适标定系数。
Ø 所有测试点信息可以单独或者根据客户需求识别标明。测试点识别信息会显示在测试值序列表和压痕图中，方便查询。此项功能对后续分析处理非常重要。
Ø 参照GB、DIN、ISO、ASTM等硬度转换标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之间的互相转换。
Ø 测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入。

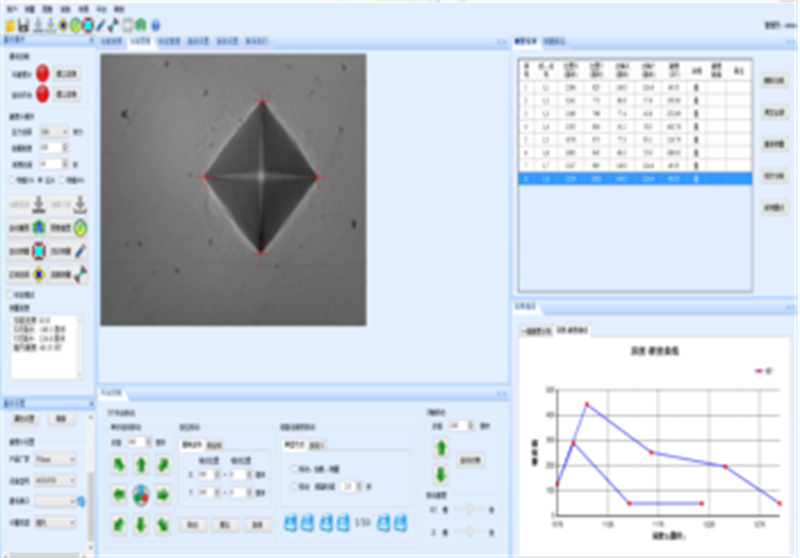

Ø 路径序列测量结果，自动生成相应的硬化层深度值及硬度变化曲线图。
Ø 测量数据可选多种分析模式；所有结果，都可以设入图文报告。
Ø 报告内容、格式可灵活设定，自动生成word与excel文档。
Ø 可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量。
Ø 内置各标准硬度值转换工具，可自动对测量硬度值依照表格进行换算，并列入结果表。
高级功能
l 路径规划功能

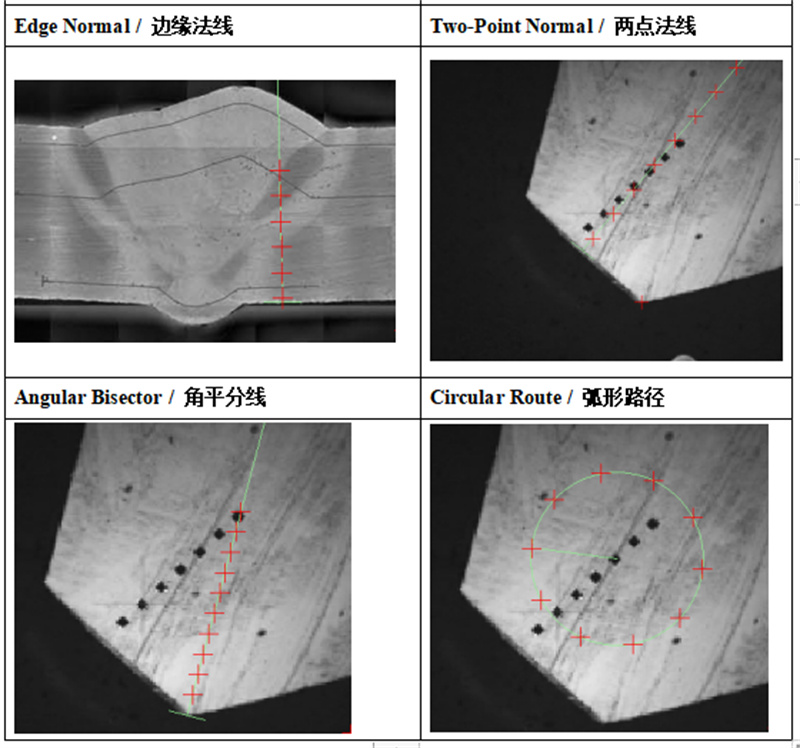

作为距离测量功能的拓展，通过鼠标点选图像，完成待测路径的17种模式精确规划
1) 自由选点：点选图像任意位置，成为待测路径
2) 任意方向：点选任意起点，任意方向的直线段
3) 边缘法线：点选边缘附近，自动生成法线段
4) 两点法线：点选边缘二端，生成中心法线段
5) 角平分线：三点构造角度，生成角平分线段
6) 圆形路径：二点定圆心/半径，顺时生成路径

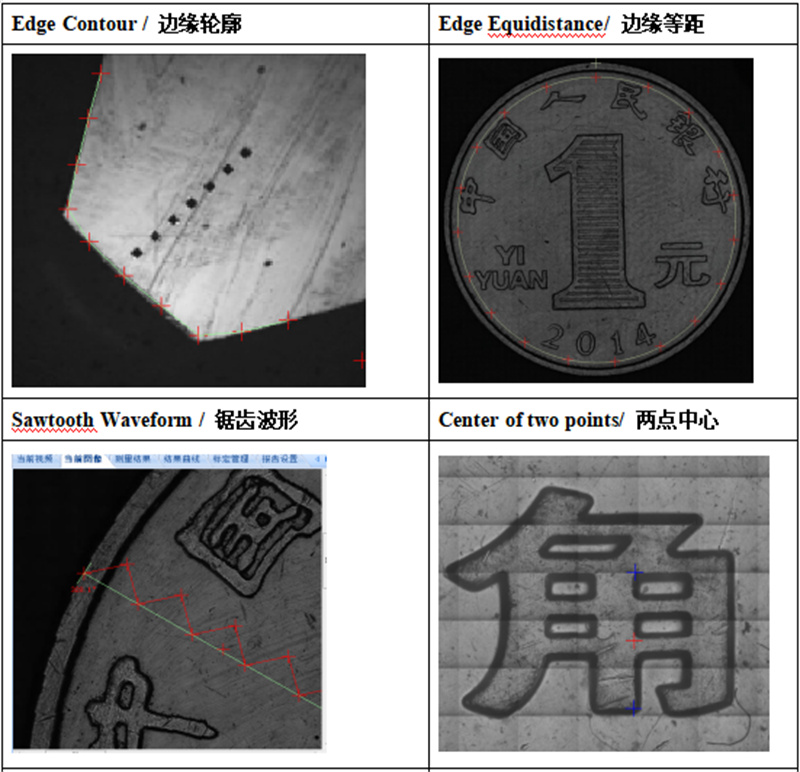

7) 边缘轮廓：点选边缘附近，自动沿边生成路径
8) 边缘等距：沿边缘，点选距离，生成等距线段
9) 锯齿波形：周期、齿高、齿对称度可量化设定
10) 两点中心：点选图像上的两点，生成中点作为待测路径
11) 行：点选任意起点，任意方向的直线段，中间可变距
12) 多行：多行路径点
13) 锯齿：锯齿形的多行
14) 插值：两点间插入固定个数/距离的路径点
15) 矩阵：矩形阵列的路径点
16) 轮：轮形路径点
17) 环：环形路径点
 |  |
提供压头/镜头偏移校准功能，消除压头和镜头之间机械偏差，修正系统整体误差，从而提高硬度检测结果的准确性
l 边缘扫描功能
通过XY自动平台的移动，能将所指定物体的边缘进行扫描，描绘物体边缘轮廓图
l 全景拼接功能
通过“全景扫描”功能，可以获得指定范围的全景图，并在图上做任意的路径规划
l 区域模式 &连打连测功能
对于同一视野内可能存在多个压痕，可选择区域模式，每次测量时仅考虑设定范围内的压痕。连打连测时开启区域模式，能避免同一视野多个压痕导致测试中断的情况。曲面修正功能
Ø 曲面修正功能
符合ASTM E384标准表一、表二，提供球、杆等曲面件测试修正需求
Ø 角度修正功能
能够通过角度的自动修正，消除平台与摄像头之间的角度偏差，提高平台定位精度
Ø 多试样全景拼接功能
可对多个试样同时进行全景拼接，然后在这些全景图上做路径规划。最后完成连打连测
Ø 自动亮度功能
可以将样品的表面自动调整到合适的状态，合适的亮度能将压痕与周围更好地区分开，帮助更精确地识别压痕顶点
软件主要技术参数
1. 自动平台：超精密研磨等宇航级加工工艺
2. 优越的密封性能，保证了长期使用回复精度的稳定性
3. 平台尺寸：255mmx205mm
4. XY向位移：60x55mm，步进0.625µm起
5. 回复精度：单程全程≤10µm 扫描全程≤20µm
6. 摄像头：高速高清摄像头
主机标准配置
名称 | 数量 | 名称 | 数量 |
十字试台 | 1只 | 薄片夹持台 | 1只 |
平口夹持台 | 1只 | 细丝加持台 | 1只 |
螺丝刀 | 2把 | 水平调节螺钉 | 4只 |
10x测微目镜 | 1只 | 显微硬度块 | 2块 |
水平仪 | 1只 | 备用保险丝 | 2只 |
产品使用说明书 | 1份 | 产品合格证 | 1份 |
硬度测量系统的主要配置
序号 | 型号及规格 | 数量 | |
1 | 图像分析测量软件（加密狗及光盘） | 1 | |
2 | 300万高清摄像头 | 1 | |
3 | 标准行程：XY自动平台（行程：约60x55mm） | 1 | |
4 | XY自动平台控制系统 | 1 | |
5 | 1X C标准接口 | 1 | |
6 | 数据线 | 1 | |
7 | 品牌电脑 | 1 |
